DPDKData Plane Development Kit是Intel提供的数据平面开发套件，为用户空间高效的数据包处理提供驱动和函数库支持。使用DPDK开发的应用程序，需要自行实现网络协议栈，使用门槛相对较高。

Seastar是一个面向现代硬件多核架构的高性能应用程序开发框架，它实现了native网络协议栈，同时集成DPDK。

最近使用DPDK对Seastar进行扩展，支持网卡bonding、Linux控制平面访问等，在此做一个小结。

Linux控制平面访问

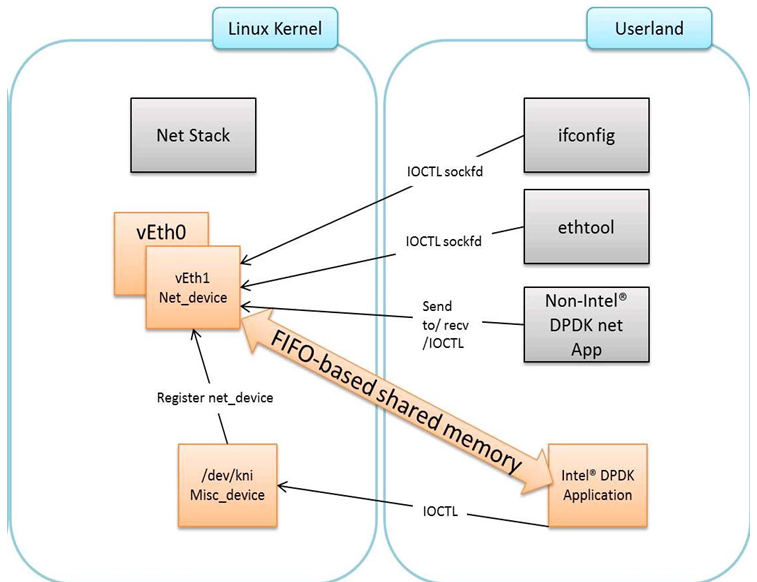

KNI（Kernel NIC Interface）允许DPDK应用程序访问Linux控制平面，比如使用SSH远程访问机器，KNI能够让ssh连接发送的数据到达sshd进程。

KNI有以下优势：

相比TUN/TAP接口，KNI避免两次内核态与用户态间的数据拷贝，更加高效
支持使用Linux标准网络工具（ifconfig/ethtool/tcpdump等）操作DPDK网络接口
支持在内核网络协议栈上创建网络接口

启用KNI，首先加载KNI内核模块rte_kni，该模块自动创建一个特殊设备/dev/kni，而后通过KNI的API函数调用与内核进行交互。

创建KNI虚拟网络接口，正确配置ip/netmask/boardcast/hwaddr/gateway，向KNI接口写入的数据可以顺利到达内核。

网卡和网关配置。必须与机器原有配置保持一致

VLAN

VLAN（Virtual LAN，虚拟局域网）用于局域网分割广播域，减少网络带宽和CPU消耗，提高网络处理能力。

VLAN环境下的机器需要配置vlan网络接口，接口命名规则是${interface}.${vlan_id}，vlan_id范围是0-4095。

以某物理机为例，eth0和eth1是物理网卡，bond0是在它们之上做的网卡bonding，bond0.107是bond0的vlan网络接口（107是vlan_id）。

1
2
3
4
5
6
7


[root@~]# lshw -businfo -class network
Bus info          Device     Class          Description
=======================================================
pci@0000:06:00.0  eth0       network        Ethernet Controller 10-Gigabit X540-AT2
pci@0000:06:00.1  eth1       network        Ethernet Controller 10-Gigabit X540-AT2
                  bond0      network        Ethernet interface
                  bond0.107  network        Ethernet interface

查看配置文件/etc/sysconfig/network-scripts/ifcfg-bond0.107，VLAN="yes"表示其为vlan接口

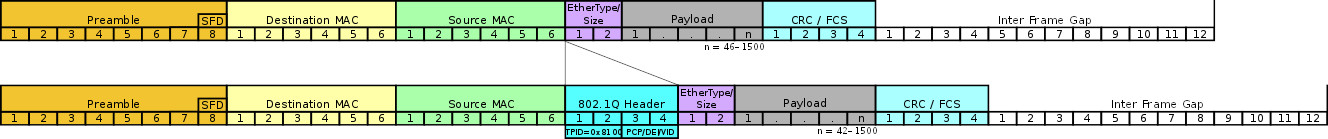

IEEE 802.1Q标准封装的vlan数据帧在传统以太网数据帧上附加了vlan-tag，机器与与交换机的数据传输是否带vlan-tag，可以在机器上抓包分析；在此机器上测试，收到和发出的数据包均带有vlan-tag。

DPDK应用程序直接操作网卡队列，不需要vlan网络接口，收包时进行untagging（利用网卡自身offload功能将vlan-tag剥离至rte_mbuf），发包时进行tagging（为rte_mbuf设置vlan-tag）。

RSS和多网卡队列

RSS（Receive Side Scaling）是一种网卡驱动技术，能够让网卡的数据流量分布在多个CPU上。

启用DPDK的RSS功能，需要预设Hash Function、Hash Key和Hash Types，其中Hash Function一般是Toeplitz哈希算法，Hash Types是一个标记位组合，标识哪类数据包接受RSS计算。

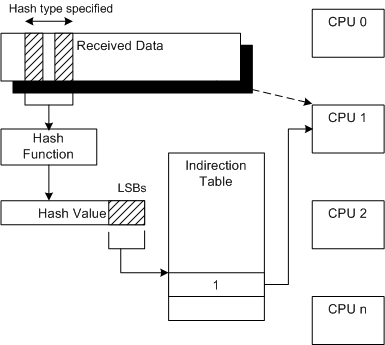

网卡收到数据包后，以数据包的IP端口等信息作为输入（根据packet类型，输入可能为二/三/四元组），经过Hash Function计算出一个哈希值，哈希值的LSBs（最低有效位）用于索引RETA（即indirection table），对应的值是网卡队列ID，即数据包将发往该网卡队列。

INTEL 82576/82599网卡的RETA是位宽为4的128项的索引映射表，取哈希值低7位（LSBs）作为索引；Seastar默认的RETA填充策略是按照网络队列ID从小到大依次填充，另外，RETA支持运行时动态调整；Seastar将每个网卡队列绑定到一个核，网卡队列ID即CPU ID。

Seastar应用程序与外部进行连接时，connect函数随机选择一个本地端口（local_port），然后对四元组(dst_ip, dst_port, local_ip, local_port)做RSS计算，如果结果与当前CPU ID一致，则使用该端口发起连接，目的是对端发送的数据由当前CPU接收和处理。

数据包分发

Seastar的native协议栈实现了ARP/ICMP/TCP/UDP等协议，DPDK模式下收到的数据包全部进入native协议栈；在引入KNI后，需要对数据包进行解析，根据规则进入不同的协议栈。

ARP数据包

ARP数据包按类型分为request和Reply，request只需进入native协议栈；reply则需要知道request由哪个协议栈发起，进入该协议栈。

鉴于ARP请求处理开销不大，当前实现不管request还是reply，同时进入native协议栈和kernel协议栈。
ICMP数据包

ICMP请求的数据包进入native协议栈，当然也可以进入kernel协议栈，但需要经过KNI这一层的处理，会增加些许延迟。

同时进入两个协议栈，对端会出现ping (DUP!)错误
应用程序数据包

应用程序数据包根据目标端口区分，进入native协议栈，端口包括两类：
- server端口 - 用于accept客户端连接，在程序启动前已经确定
- client端口 - connect函数调用所使用的本地端口，与CPU ID相关的随机端口
Seastar与外部建立连接后返回一个connected_socket，但无法确定所用的本地端口，当前实现是对应的dpdk_qp（相当于网卡队列）维护一个本地端口表，执行tcp::tcb::connect()建立连接前注册端口，执行tcp::tcb::cleanup()关闭连接后注销端口。
其他

上述三类之外的数据包，全部进入kernel协议栈。

Seastar网络初始化

create_dpdk_net_device()函数创建DPDK设备：

初始化物理网卡（slave），根据网卡的物理特性启用offload，设置网卡队列长度，设置RSS
创建bond-port（名称是dpdk_bond，模式是8023AD），添加slave-port
初始化bond-port，配置读写队列数量、xmit_policy
创建kni（名字是dpdk_bond0）
创建rte_ring，用于多核通信（多写一读）的kni数据包队列
在每个core上，初始化对应的dpdk_qp，创建rx/tx队列
启动slave-ports和bond-port，设置reta，网卡均启动后，配置kni的IP/netmask/boardcast/hw/gateway

至此，网络初始化完成。

1
2


smp::configure();
engine().when_started().then([] {});
